膨脹系數測定儀石英標樣校正及補償值操作過程

視頻鏈接：

https://v.youku.com/v_show/id_XNTE2OTkwMjg3Ng==.html

1、測量標樣長度放入試樣架；

2、在冷機狀態下標定；

3、位移調節顯示500-1000；或800左右；

4、打開儀器修正測試--點擊參數設置--點擊標樣設置--選石英標樣，輸入其長度和實驗溫度【高于測試溫度50--100度】--點擊測試--確認修正數據。

5、標定結束。

6、測試。膨脹系數測試選項：輸入“設置溫度”和“樣品長度”。然后按“確定”按鈕，單擊“實驗開始”按鈕進行實驗。做實驗之前，必須保證位移表顯示在500到1000之間。機器溫度在40度以下。

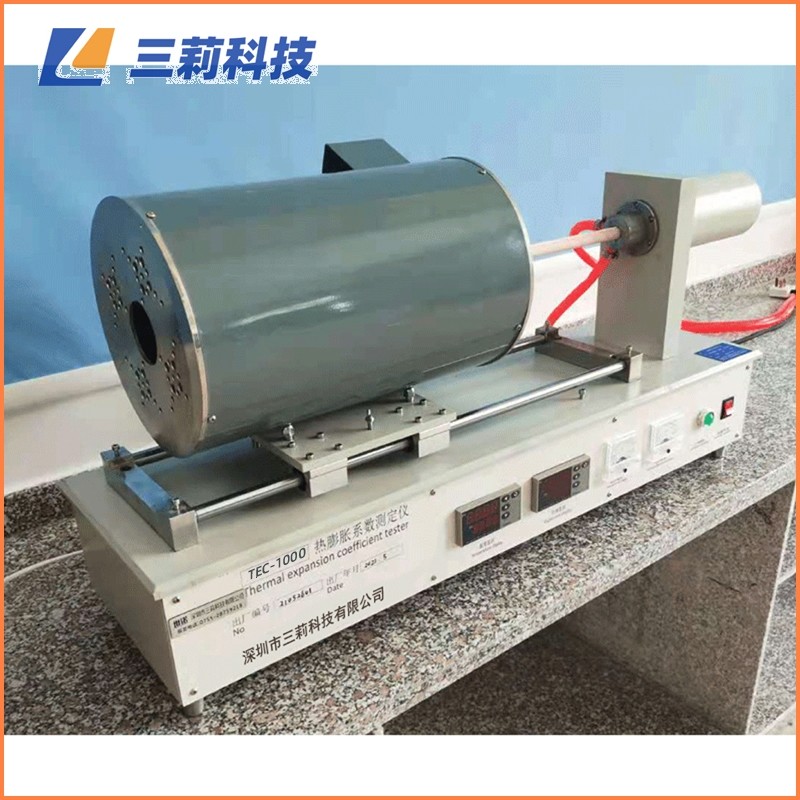

膨脹儀用于測定在高溫狀態金屬材料，陶瓷、玻璃、釉料、耐火材料以及其它非金屬材料在受熱焙燒過程中的膨脹和收縮性能，也適用于GB/T3810.8-2016對陶瓷磚線性熱膨脹的測定，GB/T16920-2015對玻璃平均線熱膨脹系數的測定，GB/T7320-2018耐火材料熱膨脹試驗方法。

主要技術參數：

1、zui高爐溫：1400℃，

2、升溫速度0-20度/分可調，微電腦程序控溫，控溫精度 ±1℃，

3、測定變形范圍：±2.5mm，

4、位移傳感器靈敏度0.1um， 自動校正量程，

5、計算機自動計算膨脹系數、體膨脹、線性膨脹量，

6、自動記錄、存儲、打印數椐，打印溫度-膨脹系數曲線，

溫度間距自由設定，最小間距1℃，

7、自動計算補償系數并自動補償，也可人工修正，

8、試樣尺寸：Ф(6～10)×50mm，(2-10) ×(2-10)×50mm，方形、圓形均可；

9、電源：220V，2KW，

10、膨脹儀連計算機自動控溫、記錄、存儲、打印數椐，打印溫度-膨脹系數曲線。所有試驗操作均由計算機界面完成，操作方便易學并提供全套軟件。

11、測試架材質：剛玉；

12、發熱元件：硅碳棒。

注意：測溫用的熱電偶安裝在測試架上，故在裝樣完成后一定要按將電爐推回原位再升溫（確保測試架伸進爐膛內），使測試架上的熱電偶能檢測到電爐內的溫度方可升溫。

四、儀器的使用與操作

1、基座安放水平，調整電阻爐位置，使爐膛與試樣管相對運動自如，要防止它們相互發生摩擦、碰撞現象。調整、移動電阻爐時一定要緩慢，以防損壞爐膛和試樣管。

2、調節電感位移計的“零”位。當測試桿和試樣接觸后，位移顯示可能不指示“零”位，此時可調節微調旋鈕，使位移表指示在“零”位。對于計算機控制系統，在測量范圍內的任一點都可以作為“零”點，一般調節為1000um（數字顯示）。

3、按電氣接線圖接好電源、電爐和熱電偶等連線及地線。

4、其他仔細閱讀配套說明書。
