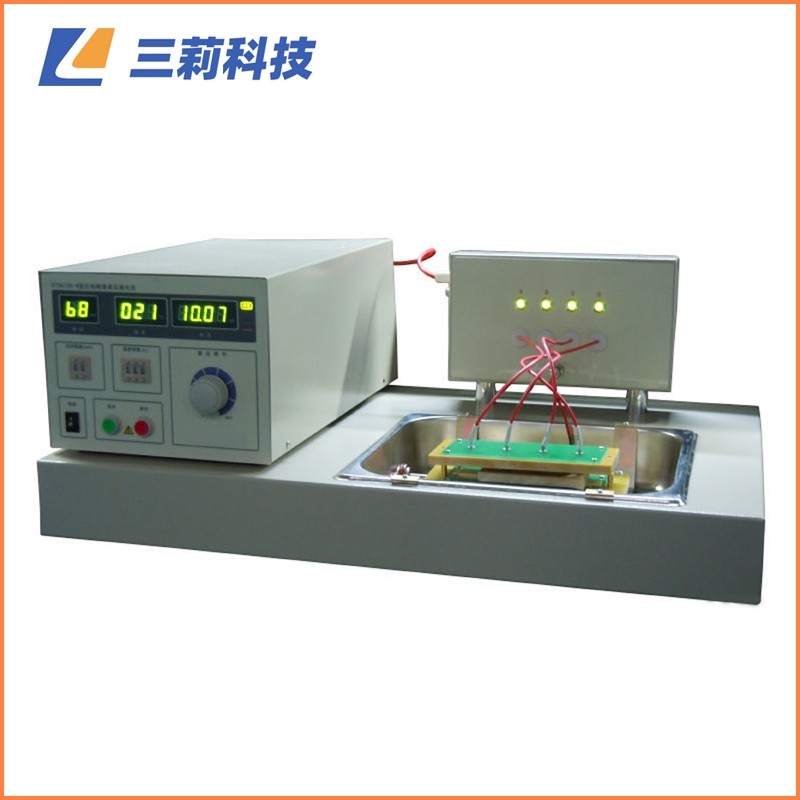

數顯型四路極化壓電陶瓷高壓極化設備

ET2673D-4全數顯型壓電陶瓷高壓極化設備，電壓、時間、溫度均為數字顯示。是對壓電陶瓷進行油浴高壓極化而設計的。本儀器具有四路同時極化并且每路都有檢測、保護、切斷功能及燈光指示，當其中某路不合格，其余各路能按時間設定正常極化完畢。

數顯型四路極化壓電陶瓷高壓極化設備主要技術條件：

1、高壓輸出：DC：(0～10)kV  ±(5%+2個字)（連續可調）

2、總電流：DC：10mA

3、每路切斷電流：DC：0.5mA

4、測試時間：  1～99min   ±5%  （連續可調）

5、測試溫度：  常溫～160℃  ±(5%+2個字)（連續可調）

6、外型尺寸： 體積：285(h)′700(w)′450(d) mm

7、工作條件：環境溫度0～40°C。

8、相對濕度：不大于75%。

9、電源：AC: (220± ±10%)V    (50 ± ±5%) Hz

數顯型四路極化壓電陶瓷高壓極化設備使用前注意事項

1、使用者必須仔細閱讀本設備的使用說明書。

2、設備必須使用三芯電源線，中心接地線接地要良好。

3、接被測件時，必須保證儀器處于復位狀態且輸出測試電壓調節到“0“的位置。

4、測試燈、超漏燈、一旦損壞，必須立即更換，以免造成誤判。

5、為防止干燒，在油槽未放入油的時候不可設置溫度，請設置為000。

數顯型四路極化壓電陶瓷高壓極化設備使用說明和操作步驟

（1）電源開關：“|”為電源接通；“O”為電源斷開。

（2）定時撥盤開關：和顯示時間相對應，定時時間為1min～99min可任意設定。如果此時設定為“00”，則測試時時間顯示值為1min～99min循環往復。

（3）啟動按鈕：按此按鈕，測試綠燈亮，表示輸出端有測試電壓，可以極化。

（4）溫度撥盤開關：和顯示溫度相對應，溫度設定為常溫～250℃可任意設定。

（5）復位按鈕：按此按鈕，測試綠燈熄滅，當超漏報警時，按此按鈕，清除報警信號方可進行下次測試。

（6）高壓調節：調節輸出高電壓大小。順時針增大，逆時針減小。

（7）超漏紅燈：當流過極化件的總電流值大于10mA時，設備超電流報警，超漏紅燈點亮，此時蜂鳴器發出長鳴聲，測試綠燈熄滅，輸出電壓被切斷，只有按下復位按鈕，解除報警信號，方可進行下次極化。否則儀器一直處于超電流報警狀態。

（8）測試綠燈：與啟動按鈕相對應，燈亮表示輸出端有電壓可進行極化，燈熄滅則輸出電壓被切斷。

（9） 電壓表：指示高壓輸出端的極化電壓，單位為“kV”。

（10）溫度表：指示油槽中的油溫，單位為“℃”。

（11）定時表：指示定時極化時間，單位為“min”

（12）極化高壓輸出口：此插口輸出極化高壓。

（13）輸出口：此插口為四路檢測。

（14）極化指示：當輸出極化高壓時某被極化件被擊穿時，此燈為紅色，未被擊穿時，此燈為綠色。

（15）高壓輸出口：此插口輸出高壓。

（16）總檢測端：此端為儀器測試端。

（17）220V電源插座：～220V電源在此進入，保險絲為8A。
