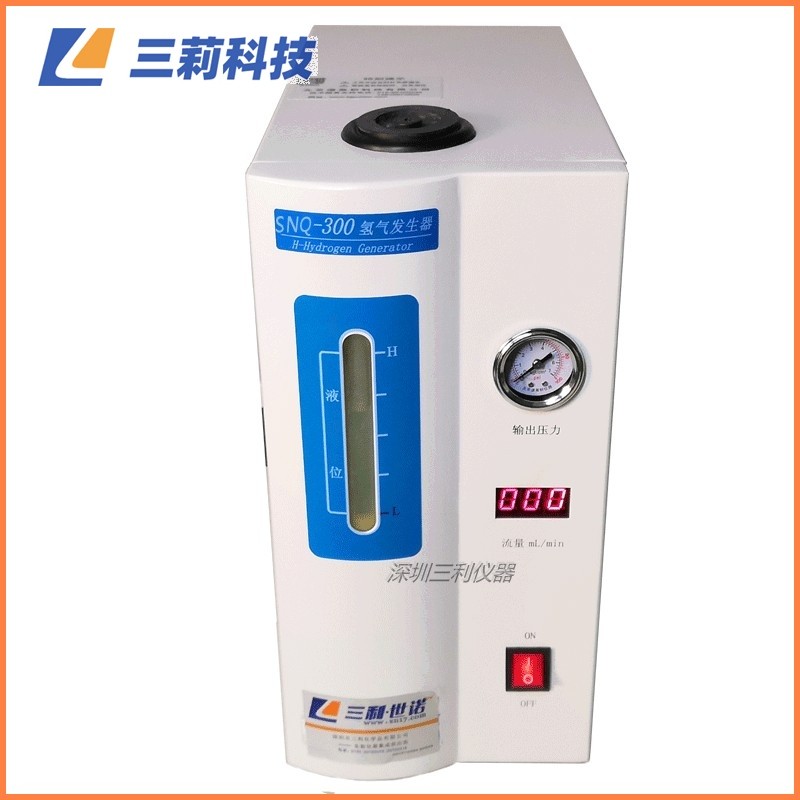

氣相色譜儀配套SNQ-300高純氫氣發生器

一、概述

SNQ-300(500)系列高純氫氣發生器是由電解分離池、開關電源、壓力控制、干燥凈化、流量顯示等系統組成。本儀器的“心臟”電解分離池為桶式結構。儲液、制氫、排氧可同時進行，其電解面積大、池溫低、性能好、純度更高之優點，是板式電解池的換代品。本儀器設有不返液裝置，可有效的保證儀器無返液現象。

二、主要技術參數

1、電源電壓：220v     50Hz

2、最大功率：150Ｗ；  180Ｗ

3、環境溫度：0-40℃    相對濕度<85%。

4、環境條件：無大量粉塵及腐蝕性氣體。

5、產氣純度：99.999 %（相對含氧量）

6、輸出流量：

SNQ-300 型：0 -300 ml/min

SNQ-500 型：0 -500 ml/min

7、輸出壓力：35psi（需特殊壓力時,在出廠前通知廠方另定）

8、外型尺寸; 370×180×360mm   (Ｌ×Ｗ×Ｈ)

9、重    量:

SNQ-300 型約12Kg；

SNQ-500 型約13Kg

三、儀器特點：

1、操作簡單，只需啟動電源開關，即可產氣。

2、當壓力達到設定位置時，產氣量會根據用氣量大小而變化，用多少就產多少，且輸出壓力穩定，流量由 LED 數碼顯示，更直觀醒目。

3、日常使用只需補充蒸餾水，可連續使用，也可間斷使用。

4、儲液、電解制氫、排氧一體化，池溫低，壽命長久。

5、設有不返液裝置，可有效的保證儀器無返液現象。

四、使用方法和聯機

1.把儀器從包裝箱中取出，先檢查外觀及內部有無因運輸造成的嚴重損傷等異常現象，再核對電源線、配件是否。

2.開機的準備和聯機：

1配制電解液：將 160克分析純 KOH（氫氧化鉀）用400 ml 蒸餾水稀釋，待KOH溶解冷卻后注入注液口內（池體容積最大為 1.4 L）然后再補充蒸餾水至液位H線的位置即可,注液口位于儀器頂部，取下注液蓋，即可注液。

2接通電源啟動開關，儀器流量顯示應為：

SNQ –300 型  0-320 ml/min

SNQ –500 型  0-510 ml/min

3開機正常，用密封壓帽將輸出口擰緊，不漏氣。

4開機約2分鐘，壓力指示為35psi，LED數碼顯示接近為 “000”表示儀器正常，否則漏氣，用皂液檢漏后排除。

5關閉電源，將輸出口上的密封壓帽取下，用 Φ3管道與使用儀器連接并保證密封不漏氣。再啟動電源即可使用。

五、注意事項

1、從側面觀察變色硅膠的變色情況，可根據需要更換硅膠，更換時先關閉電源，待壓力指示為零后，將干燥凈化室順時針方向旋下后，進行更換，然后再按反方向安裝好，確保密封。

2、LED 數碼顯示值僅供參考，它是由電解電流轉換而來，故流量顯示在十位數上有±1變化亦為正常。

3.、位在上下線之間，電解時不消耗 KOH，只補充蒸餾水（建議 6-7個月更換電解液一次，重新配制，方法同前）

六、特別提示

1、如發現壓力表指示的壓力低或數碼顯示比平時大時，一般說是由漏氣造成的，應全面檢漏。尤其是重新更換變色硅膠的密封口處，上下螺紋密封圈處不要擠壓異物。

2、氣源儀器一律嚴禁空載開機.長時間不開機時應抽出電解液；

七、配件

1、密封壓帽：M8×1，2個

2、橡膠密封圈：Φ6×1.9，6個； Φ40×4，1個；   Φ16×4，1個

3、保險管：5A，2個

4、電源線：1條

5、分析純氫氧化鉀一份（配置電解液用）：160克

6、說明書：1份

7、合格證：1張

八、

1、生產的產品自銷售之日起整機保修一年,保修期內免費維修,終生享有維修服務。

2、可承接國內外廠家氣相色譜 、氣源儀器的維修及以舊換新等業務 。

3、承接實驗室的氣路管道設計與施工工程等業務。

4、如操作者使用過程中，遇到產品質量問題或技術咨詢。

九、特殊制作

為適應市場的需求我公司又開發了SNQ-1000、SNQ-2000、SNQ-3000等大流量氫氣，也可以根據需要，量身定做更大流量的氫，真誠與您合作！
