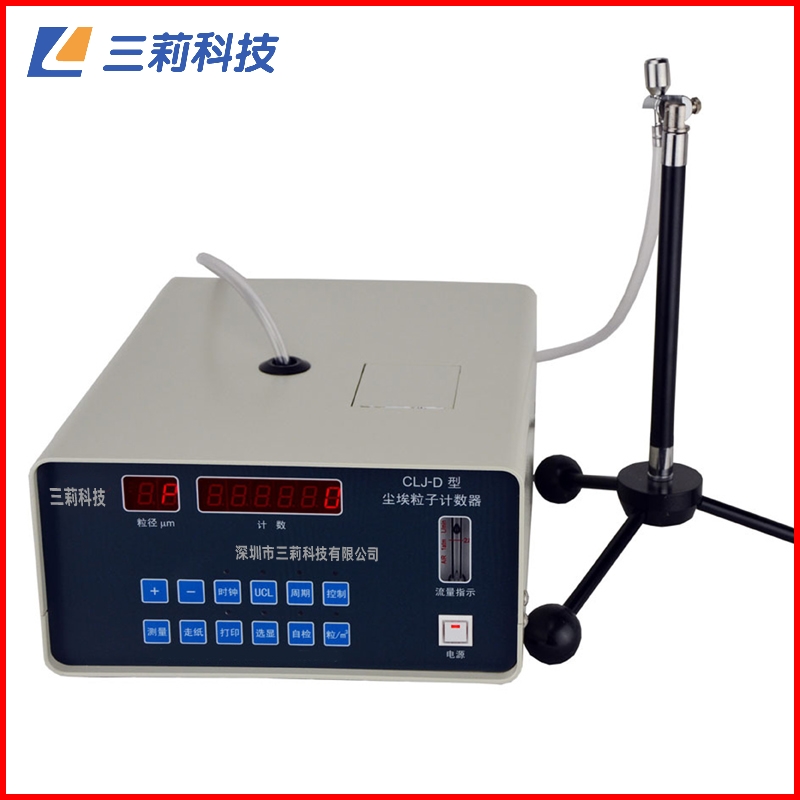

CLJ-D型塵埃粒子計數器使用說明書
一．用途
CLJ-D型塵埃粒子計數器（以下簡稱儀器）是用來檢測凈化環境中單位體積內所含塵埃顆粒數的計數儀器。
本儀器空氣采樣量為 2.83 L/min (即 0.1 立方英尺/每分鐘),符合國際通用標準—美國聯邦標準209E (92年9月16日公布)的要求,便于與國際接軌,能直接檢測300000級、100000級、10000級、1000級、100級的潔凈環境.
本儀器的全部指標都按照企業標準（Q/320584FBR001-2013）嚴格生產，按國家質量監督檢驗檢疫總局頒布的 JJF 1190—2008 塵埃粒子計數器校準規范進行標定，整機功能采用微電腦控制處理,能直接打印檢測結果。本儀器設計精巧，具有功能多、測試精度高、速度快、便于攜帶和使用方便等特點。本儀器一次采樣可同時測得六種粒徑檔的塵埃顆粒數，并能選擇觀察其中某一粒徑粒子的數目及變化情況，也可打印其檢測結果，對研究、檢測和評價各種潔凈環境十分方便。因此，本儀器廣泛應用于微電子、醫療制藥、生化制品、血液制品、食品衛生、化妝用品、精密機械、精細化工和航天航空等部門。
二．工作原理
CLJ-D型塵埃粒子計數器是按照微粒的光散射原理設計而成的。運動的微粒通過光束時產生光脈沖，光的強度與粒子的大小成比例。本儀器利用幾組光學透鏡把光束聚焦，并把焦點投影到傳感器的散射腔體的中心位置形成一個微小光敏區，空氣中的塵埃粒子隨采樣氣流穿過光敏感區時，產生散射光，形成光脈沖。光脈沖投影到光電倍增管上，光電倍增管將其轉換成相應的電脈沖信號。此信號經放大處理后，送入不敷出六路甄別器甄別分檔，然后送入電腦進行計數處理，并顯示測試結果，其結果也可打印。
三.特點
根據美國FS-209D標準,我國JGJ-90《潔凈室施工及驗收規范》，制藥行業GMP規范等標準要求，以及我國多數用戶的實際使用要求，CLJ-D型選用激光光源，把儀器的粒徑靈敏度保持在0.3μm水平上，確保0.5μm粒徑的準確度，滿足潔凈度100級的測量。
該產品主機功能是測量塵埃粒子的粒徑（0.3-10μm分六檔）和含塵顆粒數。
該產品由于傳感器及其電路的改進和集成化，體積較小，重量較輕。
該產品機內軟件編進了國家標準《醫藥工業潔凈室（區）懸浮粒子的測試方法》（GB/T16292-1996）中關于置信上限（UCL）的標準，能自動按95%的置信度作出潔凈等級判別，同時還可以2.83升/分（0.1立方英尺/分）與每立方米的自動轉換，方便用戶使用。
該產品出廠之前整機性能全部按國家計量頒發的JJF 1190—2008塵埃粒子計數器檢定規范要求進行，確保機器質量。
四．主要技術參數和性能
1．允許被測試空氣的含塵濃度≯10 萬顆/2.83L
2．空氣采樣流量：CLJ-D型： 2.83 L/min
3．潔凈室（區）空氣潔凈度級別表：
潔凈度級別 | 塵粒蕞大允許數/立方米 | 塵粒蕞大允許數/2.83升 | ||
≥0.5μm | ≥5μm | ≥0.5μm | ≥5μm | |
100級 | 3,520 | 29 | 10 | 0 |
1000級 | 35,200 | 293 | 100 | 0 |
10,000級 | 352,000 | 2,930 | 996 | 8 |
100,000級 | 3,520,000 | 29,300 | 9,962 | 83 |
300,000級 | 10,560,000 | 87,900 | 29,885 | 249 |
1000,000級 | 35,200,000 | 293,000 | 99,616 | 829 |
4．粒徑通道：0.3μm、0.5μm、1μm、3μm、5μm、10μm六檔
5．采樣周期：分十檔1 min～10 min
6．自凈時間：＜20 min
7．工作環境：溫 度：10∽35℃
相對濕度：≤75%RH
儀器應在無腐蝕性的空氣環境中使用。
8．工作時間：8 小時
9．電 源： AC220V±10% 50±2Hz
10．功 耗：70 W
11．外形尺寸：260×340×130 （mm）
12．重量： 5 Kg
五、整機功能
1． 粒徑分擋0.3μm、0.5μm、1μm、3μm、5μm、10μm六檔
2． 采樣時間 1～10分鐘
3． 采樣點數 2～7點設定
4． 每點采樣次數 2～9次設定
5． 六檔粒徑塵埃濃度同時檢測，依次數字顯示或自選粒徑顯示。
6． 顯示或打印可將2.83升/分內所含顆粒轉換成1m3所含顆粒數。
六．使用方法
1．開機
1.1把儀器水平放置在桌面上
1.2接好電源線，按下電源開關鍵，鍵內指示燈亮，同時前面板上數碼管開始顯示，粒徑部分顯示“P”，計數部分顯示“0”，即顯示P| |0儀器已處與等待狀態，并預熱15分鐘。
2．儀器自檢（可在預熱時間內進行）
（1）按一下面板上“自檢”鍵，相應的指示燈亮。同時數碼顯示由P| |0 變為 P| P| |0 ，然后等待1分鐘，由P |P| 0 變為Y| |0表示儀器工作正常。（這時可按一下選顯鍵，相應的指示燈亮，再按“+”或“-”鍵，顯示粒徑0.3μm、0.5μm、1μm計數值為992208，顯示粒徑為3μm、5μm、10μm的計數值為9168，則可進一步證實儀器正常。）
（2）再按一下“自檢”鍵該指示燈熄滅，自檢功能被取消，面板顯示恢復P| |0狀態方可進行以下步驟。
3.實時時鐘校正
它可以正確指示某一次測量工作的年、月、日、時，并能打印出來，為用戶存檔提供方便。
（1）當面板上數碼管顯示為P| |0時即儀器處于等待狀態，才可進行實時時鐘校正。
（2）按一下時鐘鍵，相應的指示燈亮，同時數碼顯由P| |0變為1| XX。“1”表示年份，可按“+”或“-”鍵，數碼作相應變化輸入年份，年份正確后，可再按一下“時鐘”鍵（指示燈亮），數碼管顯示變為2| XX。“2”表示月份，同樣按“+”或“-”鍵輸入正確的月份。再按一下時鐘（指示燈亮）數碼管顯示變為 3| XX。“3”表示“日數”，按“+”或“-”鍵輸入正確的日數。依次類推4| XX，“4”表示小時數，5| XX，“5”表示分鐘數，全部調整好再按一下“時鐘”鍵，該指示燈滅，數碼管顯示恢復P| |0狀態。
（3）在打印測量數據的同時需要打印實時時鐘數，則“時鐘”的指示燈必須處在亮的狀態，如不要打印出實時時鐘數，則可取消“時鐘”，時鐘指示燈滅。
（4）一般情況實時時鐘無須經常校正，但在長期不用后再次測量時進行校正，也是必要的。
4.測量周期設定
（1）如果測量周期定為1分鐘一次，則不必進行這步操作，因為機微電腦自動設定將測量周期設為1分鐘，無需人為再設定。
（2）如果測量周期不為1分鐘，則必須進行設定，具體步驟如下：
在儀器等待P| |0狀態時，在面板上按一下“周期”鍵，相應的指示燈亮，同時數碼管顯示由P| |0變為F n，F表示進入周期調整狀態，n是測量周期由2分到10分，任意設定。設定通過面板上“+”或“-”鍵的增減來達到相應的周期。如數碼顯示為F| |2表示測量周期為2分鐘，然后再按測量鍵，即為2分鐘測定一次（注意：修改周期后測量時，應保持周期鍵燈亮）。
5.設定采樣點數及每一點的采樣次數(設定UCL)
（1）面板上數碼管顯示應為P| |0狀態，如不是該狀態，可按“測量”鍵一至二次使其恢復成P| |0狀態，或關閉電源，再開電源也可命使儀器恢復到P| |0狀態。
（2）按“UCL”鍵，P| |0變為A X，A表示點數，可通過“+”或“-”鍵輸入需要的測量點數。再按一下“UCL”鍵A X顯示變為L X，L表示每一點的采樣次數，同樣用“+”或“-”鍵輸入需要的次數，設定完畢。
（3）再按一下“UCL”鍵，顯示恢復成P| |0狀態。
6.測量塵埃
通過上述設定后，就可按國家標準《醫藥工業潔凈室（區）懸浮粒子的測試方法》（GB/T16292-1996）來進行下述步驟的測量。
（1）按一下“周期”鍵相應的指示燈亮測量周期即為設定的時間（如果采樣周期為1分鐘，則“周期”不必按，該指示燈滅。）
（2）按下“測量”鍵，儀器即進入測量狀態，再按“UCL”，“時鐘”鍵并相應的指示燈亮。
（3）把過濾器（即自凈口）從采樣塑料管上拔下，接上采樣頭。
（4）調節流量調節旋鈕，使流量浮子的上端面與流量計表面的刻線相齊，即為每分鐘2.83升。
（5）把采樣頭放在弟一采樣點位置上測量，每次測試完就自動打印一次測試結果。（實時時鐘功能用戶只需在弟一次及蕞后一次打印時打印出來，無須每次都打印以減少微型打印機色帶的損耗，所以測量過程中可將“時鐘”功能關閉，“時鐘”指示燈滅。）
（6）當弟一采樣點的采樣次數達到設定次數，鍵“UCL”的指示燈會自動熄滅，表示弟一采樣點結束，可把采樣頭移至第二采樣點，待數據穩定后（在移動采樣頭時對氣流有所干擾），按下“UCL”鍵該指示燈又亮，測試又開始，依次類推直至各采樣點全部測定完畢，蕞后儀器自動打印出0.5μm的95%置信度UCL值，單位均為顆/m3，并作出凈化等級的判斷。
7、測量溫濕度的操作步驟：（選購功能）
（1）在開機P| |O狀態下，按控制鍵第1次顯示溫度（℃）；按第2次為濕度（%RH）；按第3次、第4次為0（此為產品升級預留）。
（2）如需打印溫濕度數值，按打印即可。
8、幾個鍵的說明
“測量”鍵、“選顯”鍵、“粒/ m3”鍵
（1）按“測量”鍵，這時儀器即開始測量，面板上數碼管顯示，左方顯示粒徑檔，右方顯示為大于等于，該粒徑檔在2.83升（即0.1立方英尺）內的顆粒。顯示數呈連續跳動變化，跳得快說明空氣中顆粒濃度高，跳得慢顆濃度低，一次測量結束自動清零，立即重新第二次測量，每次測量值只能打印記錄。
（2）“選顯”鍵，當只需顯示某一粒徑且只要每一次的測量結果，則可按一下“選顯”鍵，該指示燈亮，并按一下“+”或“-”鍵使顯示出現所需的粒徑檔的可達到此目的。
（3）“粒/ m3”鍵，當按一下該鍵，該指示燈亮則顯示值即轉化為每立方米空氣中的顆粒數。
9、測量結束工作
(1) 測量結束不要立即關機，把采樣頭拔出并把透明塑料過濾器靠箭頭一端（即是自凈口）插入采樣管中，使管路密封，同時讓儀器繼續工作3-5分鐘以清除管路系統中的塵埃。（2）當0.5μm顯示數接近0時關掉電源，儀器用清潔塑料袋包裝好。
