調速蠕動泵簡易分裝鍵[時間分裝控制功能]如何實現重復定量輸送液體功能介紹

通過長按分裝鍵3秒，四位數碼管同時閃爍，進入分裝時間設定界面......見下述詳解

蠕動泵采用直流無刷電機驅動，免維護，動力更強勁，可級聯多個泵頭。具有正反， 啟停， 全速（清洗），調速等基本功能，可通過外部模擬量調節轉速，控制啟停和方向，而且增加了時間分裝功能

本系列調速型蠕動泵包括

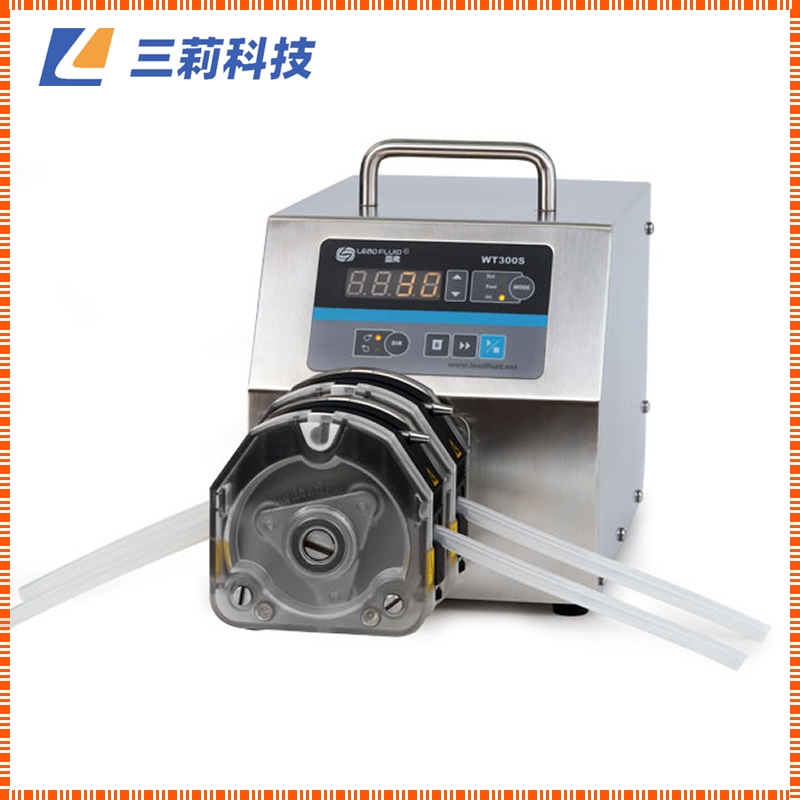

WT300S流量范圍1.8-3500毫升/分鐘工作轉速30-350轉/分鐘

WT600S流量范圍1.8-6000毫升/分鐘工作轉速30-600轉/分鐘

BT-S數碼管款（老款）

BT100S流量范圍0.00011-720毫升/分鐘，工作轉速0.1-150轉/分鐘

BT300S流量范圍0.006-1600毫升/分鐘,工作轉速0.1-350轉/分鐘

BT600S流量范圍0.006-2900毫升/分鐘,工作轉速0.1-600轉/分鐘

應用范圍

?    液體只與軟管接觸，泵體不接觸液體

?    通過更換不同材質的軟管，可應用于復雜液體的傳輸

?    低剪切力，可用于傳輸乳化液或含有泡沫的液體

?    內表面光滑，易清潔

?    沒有閥阻塞現象

?    適用于計時和定量給料

功能及特點

?    四位LED數碼管轉速顯示和工作模式

?    LED指示燈顯示工作狀態

?    面膜按鍵操作

?    具有正反，啟停，全速，調速功能

?    簡易時間分裝控制

?    轉速分辨率1轉/分鐘，轉速范圍30-600轉/分裝，精度3%

?    外部模擬量調速，高低電平控制啟停，正反，帶物理隔離

?    RS485通訊，支持MODBUS通訊協議，方便與各種控制設備連接

?    電路板加噴三防漆工藝，達到防塵防潮效果

?    超強的抗干擾特性，寬電壓設計，適用于復雜的供電環境

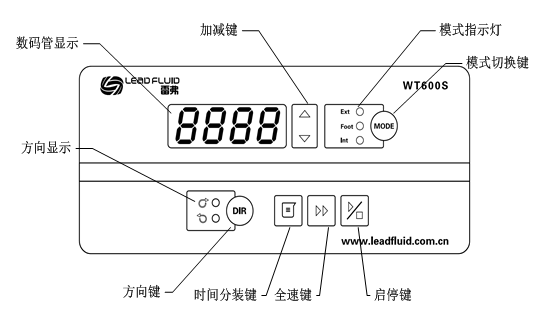

WT-600S顯示面板及操作按鍵

燒杯形狀：時間分裝鍵。停止狀態下，按此鍵啟動時間分裝功能；長按此鍵進入分裝測試模式

Foot：腳踏分裝模式，鍵盤控制操作，腳踏開關控制簡易分裝的啟動

圖5 四位數碼管閃爍，表示在時間分裝設定界面下，C115表示分裝時間為115秒。

模式切換

打開電源開關， LED數碼管顯示數字

按下MODE鍵，模式切換一次，具體顯示如下：

時間分裝模式

通過設定時間來進行液量的分裝。分裝一次，泵運轉設定的時間一次，自動停止。

l  打開電源開關，LED數碼管顯示數字，

l  按MODE鍵將模式切換到內控或分裝模式

l  長按分裝鍵3秒，四位數碼管同時閃爍，進入分裝時間設定界面

l  按加減鍵可改變分裝的時間，時間范圍0.1-999秒

l  再按一下分裝鍵，退出分裝時間設定界面

l  按方向鍵調整轉動方向

l  按分裝鍵一次，分裝啟動一次。

l  分裝過程中，按啟停鍵可中止分裝過程

l  在分裝模式下，分裝啟動也可用腳踏開關啟動

圖13 分裝模式

----------------------------------------------------------------------------------------------------------------------------

BT100S/BT300S/BT600S v3.0調速型蠕動泵如何實現簡易分裝：通過定時模式實現

BT100S/BT300S/BT600S v3.0調速型蠕動泵適【包括BT-101S】用于傳輸和定量給料，可以達到一定的精度

比老款升級到可設定運行時間，間歇時間，運行次數[定時：設定運行時間，間隔時間，循環次數實現定時傳輸液體；]

設置菜單

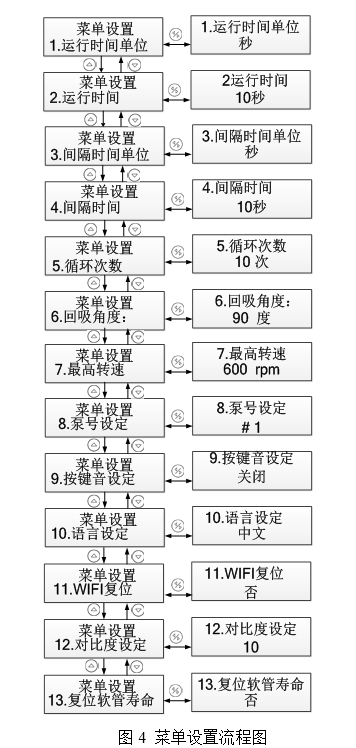

在主界面下，按鍵進入菜單設置界面，在設置界面下，按  鍵進行參數選擇，按 鍵進入子菜單，在子菜單中按鍵調節參數，如果要返回主界面，可長按 返回或連續按 直到返回主界面。具體如圖4：

1.運行時間單位：在定時模式下，設定運行時間單位，可設置天，小時，分鐘，秒鐘。

2.運行時間：在定時模式下，設定運行的時間，設定范圍0.1-999秒\分\時\天；

3.間隔時間單位：在定時模式下，設定間隔時間單位，可設置天，小時，分鐘，秒鐘。

4.間隔時間：在定時模式下，當設定循環次數不是1時，再相鄰的兩次運行之間暫停的時間，設定范圍0.1-999秒\分\時\天；

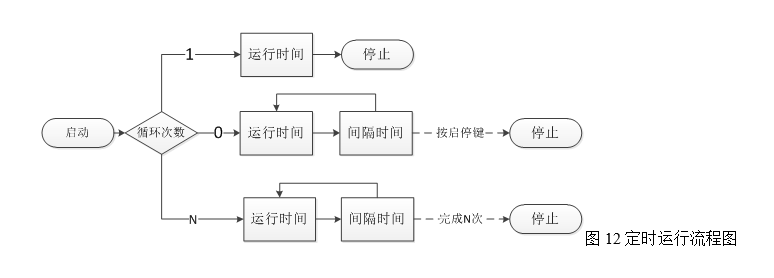

5.循環次數：在定時模式下，設定重復定時運行的次數。設定范圍0-999次。當設置值為0時，次循環直到按 停止；當設定為其他值時，完成設定循環次數后自動停止。

模式切換

打開電源開關，液晶顯示歡迎信息，進入主界面

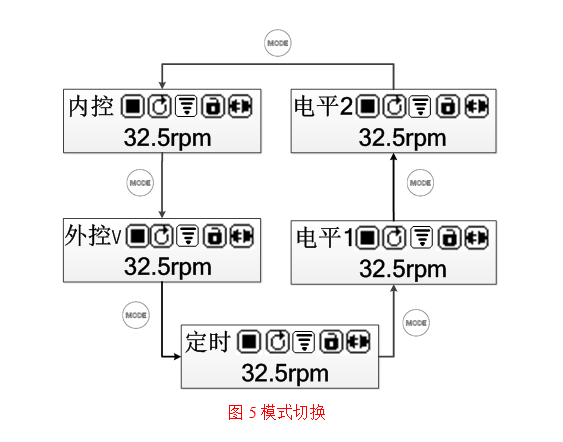

按下 鍵，模式切換一次，具體顯示如下圖5：

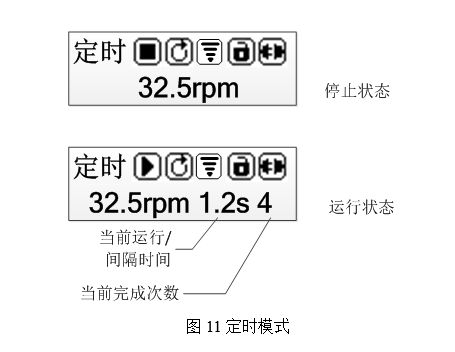

定時模式

通過定時運行來進行液量的分裝。

設置參數

打開電源開關，液晶顯示

按鍵將模式切換到定時模式

按鍵進入參數設置界面

分別設定定時單位，運行時間，間隔時間和循環次數

返回主界面

l  按鍵調整轉動方向

l  按鍵運行設定過程

l  運行過程中，按啟停鍵可中止過程

l  在定時模式下，啟動也可用腳踏開關啟動

l  運行過程中，顯示運行時間或間隔時間，還有運行次數。
