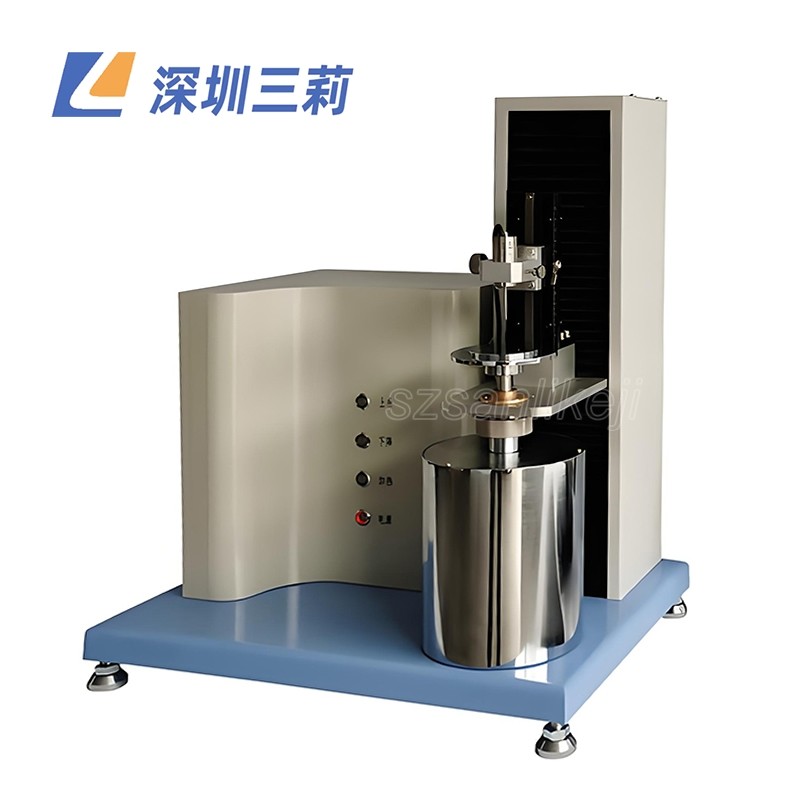

熱機械分析儀 玻璃化溫度流動溫度線性熱膨脹系數維卡軟化溫度測試

1.用途概述

熱機械分析儀是由系統機控制，使試樣在爐體內以一定的加熱速率加熱試樣，使試樣在恒定的較小的負荷下隨溫度升高發生形變，測量試樣溫度—形變曲線并通過分析該試樣的溫度—形變曲線，研究高分子材料力學性能的儀器。它能夠測定材料在等速升溫條件下的溫度、變形曲線，從而確定材料的玻璃化溫度、流動溫度、線性熱膨脹系數、維卡軟化溫度等，可廣泛應用于高分子及其合成材料的科研和生產中。

2.工作原理

聚合物試樣隨溫度上升，從玻璃態轉變?yōu)楦邚棏B(tài)，從高彈態轉變?yōu)榱鲃?dòng)態。試樣的高彈態和流動態是可以通過形變過程而確定的。所以該機的工作原理就是通過鉑電阻Pt100感溫元件測量爐內的溫度，由PLC進行PID運算，控制加熱部件單元，達到等速升溫的目的。形變由位移傳感器顯示并輸出位移信號上傳至PC機，PC機繪制溫度-變形曲線。

3.技術指標

3.1 試驗艙溫度

3.1.1 試驗艙溫度范圍：室溫～500℃

3.1.2溫度準確度：±0.5℃

3.1.3升溫速率：0.5℃/ min～5℃/ min

3.1.4控溫元件：Pt100

3.1.5試驗艙爐腔測溫單元：熱電偶T

3.1.6 溫度分辨率：0.1℃

3.2 試樣變形位移測量

3.2.1位移有效測量范圍：5mm

3.2.2 位移測量分辨率：0.001mm

3.2.3 位移測量準確度：±0.005mm

3.3 載荷部分

3.3.1 一級負荷質量：512g

3.3.2 砝碼：400g

3.3.3傳感器磁芯2克

3.3.4石英玻璃管6克

3.4 時間顯示

內部時鐘自動計算，時間誤差：±1s/h

3.5 加熱部分

采用固態繼電器控制的電阻絲加熱

3.5.1 加熱電壓：AC220V，50Hz

3.5.1 加熱功率：500W

3.6 試驗方式

拉伸，彎曲，壓縮，針入，膨脹。

3.7 總電源功率：800W

3.8 電    源：AC 220V±10%，50Hz

3.9儀器外型尺寸：460×320×555mm

3.10 儀器重量：15kg
