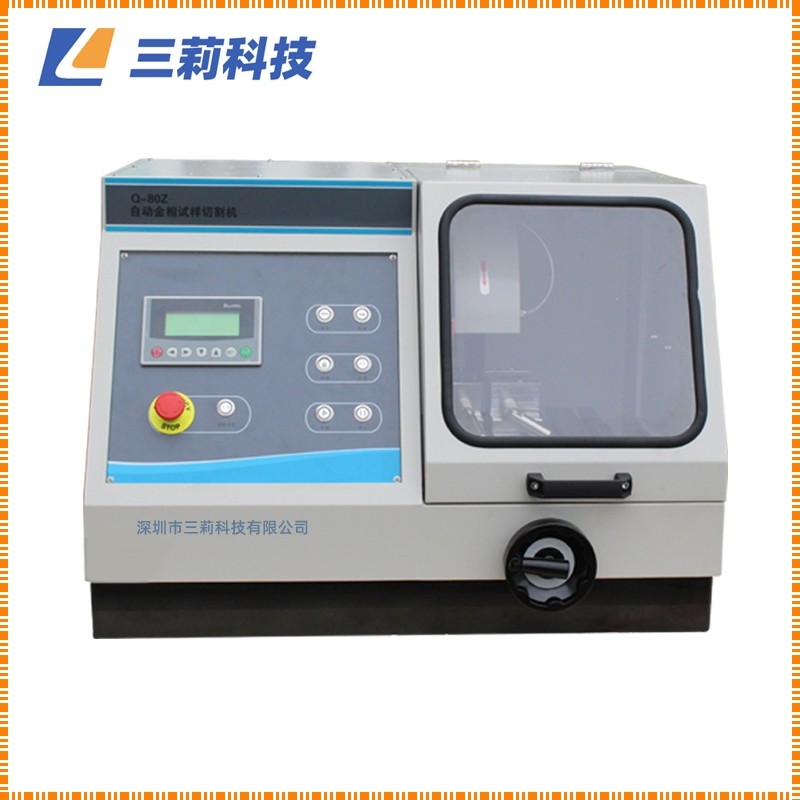

SNQ-80Z金相試樣自動切割機

重要注意事項和安全信息

Important notices and safety information

SNQ-80Z型自動切割機是由機身、電控箱、切割室、電機室、冷卻系統等部件組成。

本切割機不但可以切割直徑為80mm(管件)以內的圓形工件，還可以切割高80mm、深200mm以內的長方形試樣。

本機通過冷卻系統對試樣進行冷卻，以防止試樣在切割過程中過熱而燒壞組織。

本機還可以因切割不同的試樣而對切割速度進行設定，從而提高了切割試樣的質量。該機分手動切割和自動切割。大容積的切割室，更便于切割者使用，是大專院校、工廠企業金相試驗的制樣設備之一。

主要技術指標

Main Specifications

切割室外殼：鋼板

最大切割直徑：80mm（管材）

進刀深度跟蹤：液晶數顯

平臺Y向移動：275mm

切割臺尺寸：280*310mm

切割片規格：350*2.5*32mm

加持臺規格：夾具臺分左右，中央切刀口

切割方式：手動/自動

送給方式：任意調節（手，自兩用）

切割速度：最大為1mm/s

自動切割方式：   間歇式切割（金屬工件）與連續切割（非金屬工件）

進刀距離：根據需要設定

復位方式：自動復位

冷卻系統：自動（水冷2通道）

水箱容量：50L

主軸轉速：2100r/min

電機功率：3KW

機臺形式：臺式

電源：    380V

外形尺寸：900*790*600mm

凈    重：    210KG

操作鍵盤及顯示

Operation keyboard and display

(1) Automatic/manual自動/手動：（自鎖。）手動自動切換

(2) Forward前進：（不自鎖）。手動前進

(3) back后退：（不自鎖）。手動后退

(4) start開始：（不自鎖）。自動啟動

(5) stop停止：（不自鎖）。自動停止

(6) scram急停。（自鎖，旋轉式打開）。緊急急停

產品優勢

Product advantages

01 本機外殼采用噴塑處理，使該機在外觀上更加美觀大方并具有很好的防腐蝕性。

02  三通道水，對試樣進行冷卻，以防止試樣在切割過程中過熱而燒壞組織。

03二種切割方式，間歇式切割（金屬工件）與連續切割（非金屬工件）。

04二種切割模式，即可自動切割也可手動切割。

裝 箱 單

Packing List
